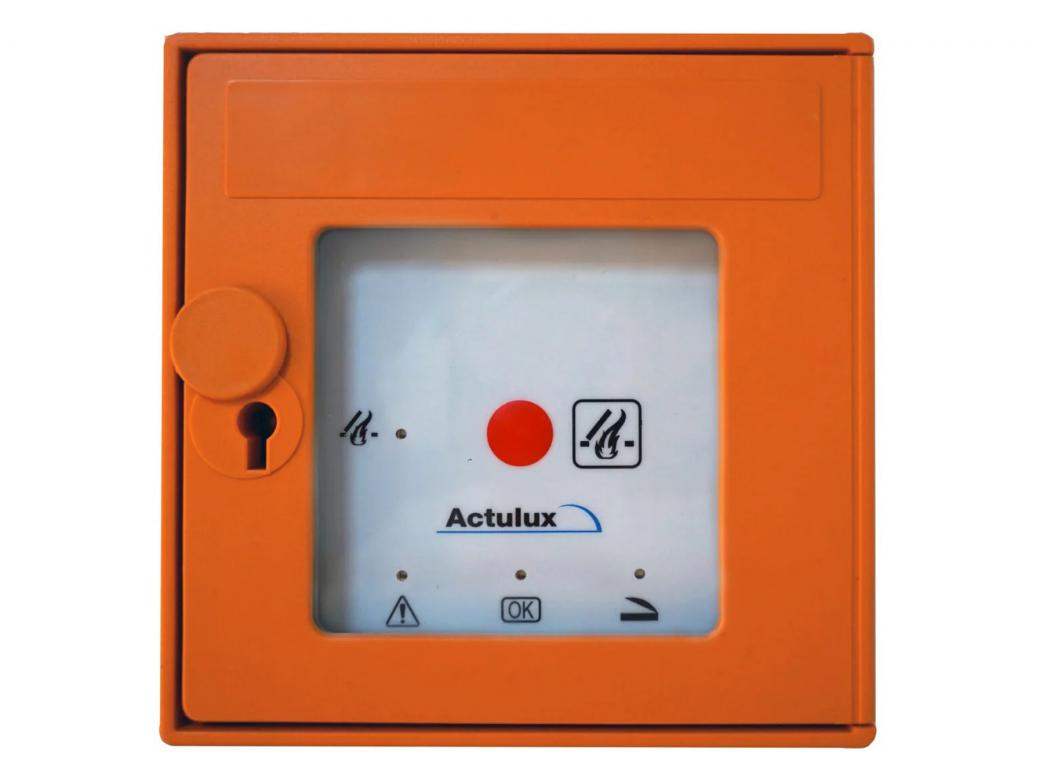

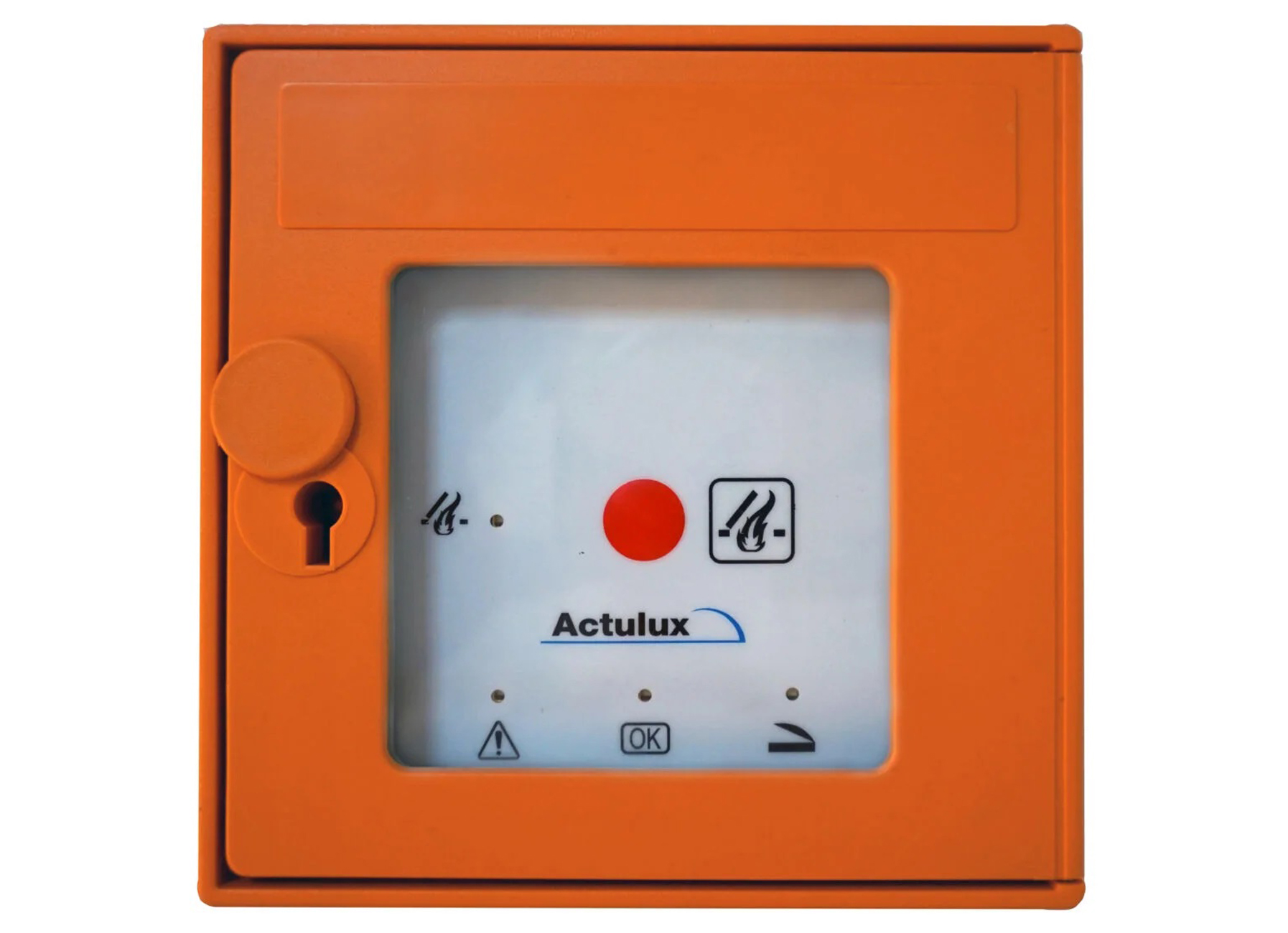

Actulux Nooddrukknop Mcp Rood Ip30

• Ontworpen voor gebruik met Actulux SV en SVM rookventilatiesystemen
• Met sleutel afsluitbare deur en geluidsindicator bij openen
• LED-indicatie: groen (ok), geel (error), rood (alarm), blauw (open)
• Afmetingen 125 x 125 x 38 mm, IP30 beschermingsgraad
• Kabelinvoer mogelijk via boven-, onder- of achterkant
• Verbruik bij fout: 2,2 mA

De Actulux Nooddrukknop MCP Rood IP30 is een brandschakelaar die is ontwikkeld voor gebruik in combinatie met het Actulux rookventilatiesysteem, specifiek de SV- en SVM-besturingsunits. Deze manual call point (MCP) biedt een betrouwbare manier om bij brand of tijdens het testen het rookafvoersysteem te activeren.

De brandschakelaar beschikt over een met sleutel afsluitbare deur, waardoor onbedoelde activering wordt voorkomen. Bij het openen van de deur klinkt een geluidssignaal dat stilvalt zodra de deur geopend is. De behuizing heeft meerdere kabelinvoermogelijkheden (boven-, onder- of achterkant) en biedt voldoende ruimte voor aansluitingen met 2 mm² draadklemmen.

Het systeem werkt met duidelijke LED-indicatie: een groene LED geeft "ok" aan, een gele LED signaleert "error", een rode LED toont "alarm geactiveerd" en een blauwe LED geeft "open" aan. Deze visuele feedback maakt het eenvoudig om de status van het systeem in één oogopslag te controleren.

Tijdens brand wordt het glas ingeslagen en de rode knop geactiveerd om het rookventilatiesysteem te openen. Bij een test opent u de deur met de sleutel en activeert u de rode knop. Om het alarm te resetten en de dakramen te sluiten, opent u de deur en activeert u de zwarte resetknop.

Belangrijkste Kenmerken

• Functie: alarm (openen), reset en zoemer uit
• LED-indicatie: ok (groen), error (geel), alarm geactiveerd (rood), open (blauw)
• Afmetingen: 125 mm x 125 mm x 38 mm (B x H x D)
• Kleur: rood
• IP-classificatie: IP30
• Verbruik bij fout: 2,2 mA
• Aansluitklemmen: 2 mm²
• Meerdere kabelinvoermogelijkheden

Voordelen & Eigenschappen

• Eenvoudige installatie en bediening voor brandveiligheidssystemen
• Met sleutel afsluitbare deur voorkomt ongewenste activering
• Duidelijke visuele status via vier verschillende LED-kleuren
• Geluidssignaal bij openen deur voor extra waarschuwing
• Ruime kabelinvoermogelijkheden (boven, onder, achter)
• Compacte afmetingen van 125 x 125 x 38 mm
• Laag energieverbruik (2,2 mA bij fout)
• Betrouwbare 2 mm² draadaansluitingen
• Gecertificeerd voor gebruik met Actulux rookventilatiesystemen

Toepassingen

• Activering van rookventilatiesystemen in commerciële gebouwen
• Brandveiligheidsinstallaties in trappenhuizen en gangen
• Combinatie met Actulux SV en SVM besturingsunits
• Bediening van automatische dakramen en lichtkoepels bij brand
• Testsystemen voor periodieke controle van rookafvoersystemen
• Gebouwen met gecertificeerde brandventilatievereisten volgens EN 12101
• Resetfunctie voor brandweerpersoneel

Veelgestelde vragen

Met welke Actulux systemen is deze nooddrukknop compatibel?

De MCP is ontwikkeld voor gebruik met Actulux SV en SVM rookventilatiebesturingsunits voor 24VDC systemen.

Hoe wordt het alarm gereset na activering?

Open de deur met de sleutel, activeer de zwarte resetknop; het alarm wordt gereset en de dakramen sluiten automatisch.

Wat betekenen de verschillende LED-kleuren?

Groen betekent "ok", geel betekent "error" (storing), rood betekent "alarm geactiveerd" en blauw betekent "open".

Waar kunnen de kabels worden ingevoerd?

De kabelinvoer is mogelijk via de bovenkant, onderkant of achterkant van de behuizing voor maximale flexibiliteit.

Wat is het verschil tussen gebruik bij brand en bij een test?

Bij brand wordt het glas ingeslagen en de rode knop geactiveerd. Bij een test opent u de deur met de sleutel en activeert u vervolgens de rode knop.
